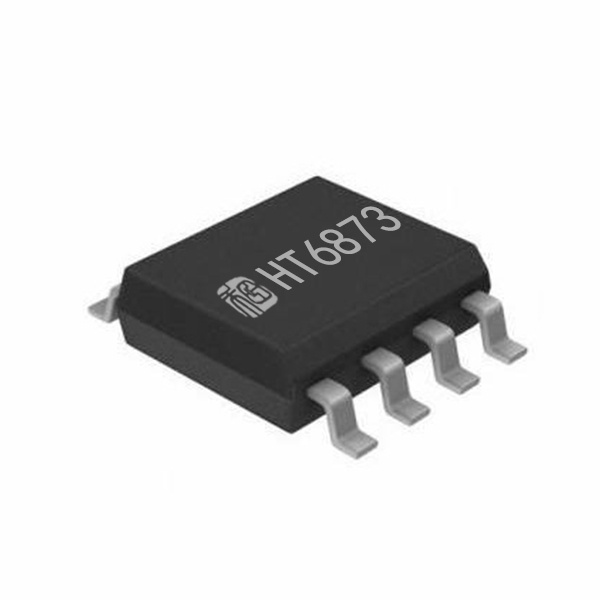

HT6873是一款高保真超低EMI的，具有防削頂失真功能的單聲道免濾波D類音頻功率放大器。在5V電源，10% THD+N，4Ω負載條件下，輸出3.5W高功率，在各類音頻終端應用中維持高效率并提供AB類放大器高保真、低噪聲的性能。
AROC輻射和傳導干擾抑制電路使HT6873具有優異的全帶寬低輻射性能，在不加輔助濾波設計、輸出喇叭線長20cm時的輻射水平遠在FCC Part15 Class B 標準之下。
HT6873的防削頂失真功能可檢測并抑制由于音樂、語音信號幅度過大或電池電壓下降所引起的輸出削頂失真（破音），顯著提高音質，創造舒適的聽音享受，并保護揚聲器免受過載損壞。針對不同需求，防削頂具有ACF-1和ACF-2兩種模式，分別對應約3%和10%最大THD+N，同時芯片具有ACF-Off 模式。
HT6873輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT6873內置的關斷功能使待機電流最小化，還集成了過流保護、過溫保護和欠壓異常保護等功能。
| 價格:￥ | 庫存99999 |
數量:
|
特點
| 應用
|
引腳定義
SOP8L/DFN8L 引腳號 | 引腳 名稱 | I/O | ESD 保護電路 | 功能 |
1 | CTRL | I | PN | ACF模式和關斷模式控制端 |
2 | BYPASS | A | PN | 模擬參考電壓 |
3 | IN- | A | PN | 反相輸入端（差分-） |
4 | IN+ | A | PN | 同相輸入端（差分+） |
5 | OUT+ | O | - | 同相輸出端（BTL+） |
6 | VDD | Power | - | 電源 |
7 | GND | Ground | - | 地 |
8 | OUT- | O | - | 反相輸出端（BTL-） |
注1 I: 輸入端 O: 輸出端 A: 模擬端
當大于VDD的電壓外加于PN保護型端口（ESD保護電路由PMOS和NMOS組成）時，PMOS電路將有漏電流流過。
