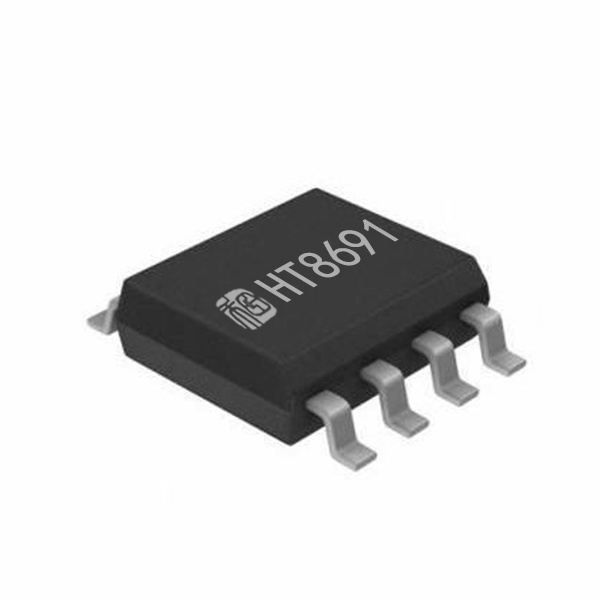

HT8691是一款內置BOOST升壓模塊的D類音頻功率放大器。內置的BOOST升壓模塊可通過外置電阻調節升壓值，即使是鋰電池供電，在升壓至6.5V時，10% THD+N，4Ω負載條件下能連續輸出5.5 W功率;升壓至7V，3Ω負載條件下則能連續輸出7.0W功率。其支持外部設置調節BOOST輸出電壓。
HT8691的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。
HT8691具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。
HT8691內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT8691內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
| 價格:￥ | 庫存99999 |
數量:
|
特點
| 應用
|
引腳信息
引腳定義
SOP Terminal No. | Name | I/O | ESD Protection | Function |
1 | FB | I | PN | 升壓反饋點 |
2 | LX | I | - | 升壓整流管輸入 |
3 | PVDD | Power | PN | 升壓輸出和功率電源 |
4 | OUT- | O | - | 輸出負端l(BTL-) |
5 | OUT+ | O | 輸出正端(BTL+) | |
6 | IN+ | I | PN | 輸入正端 (differential +) |
7 | IN- | I | PN | 輸入負端 (differential -) |
8 | CTRL | I | PN | 控制輸入 |
9 | GND* | GND | PN | 電源地 |
*1 I: Input O: Output
* Do make sure that the GND pin is grounded into the Ground plane connecting into the power ground.
