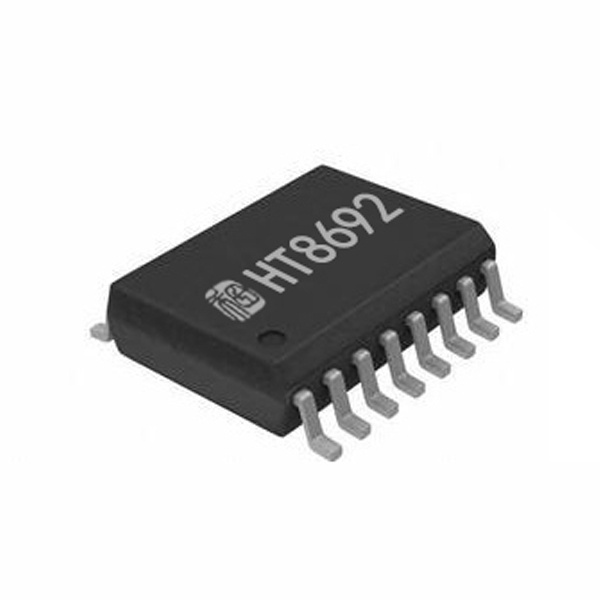

HT8692是一款內置BOOST升壓模塊的F類音頻功率放大器。內置的BOOST升壓模塊可通過外置電阻調節升壓值，即使是鋰電池供電，在升壓至7.0V時，10% THD+N，4Ω負載條件下能連續輸出6.5 W功率，3Ω負載條件下則能連續輸出8.0W功率。其支持外部設置調節BOOST輸出電壓。
HT8692的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。
HT8692具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。
HT8692內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT8692內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
HT8692具有二個版本，分別是HT8692S, HT8692H，除非特別說明，下文參數均是基于HT8692S的實際測試值，HT8692L和H8692S的參數可能會略有不同。
| 價格:￥ | 庫存99999 |
數量:
|
特點
| 應用
|
SOP 引腳號 | 引腳 名稱 | I/O | ESD 保護電路 | 功能 |
1 | AGND | GND | PN | 模擬地 |
2 | VBAT | Power | PN | 電池電源電壓 |
3 | MUCH | I | PN | 靜音邏輯，H靜音 |
4 | FB | I | PN | 電壓反饋取樣點 |
5,6 | LX | I | - | 升壓調整管輸入 |
7,8 | DGND | GND | - | 功率地 |
9 | PVDD | Power | - | 升壓轉換器輸出電壓 |
10 | OUT- | O | - | 反相輸出端（BTL-） |
11 | PGND | GND | - | 功率地 |
12 | OUT+ | O | - | 同相輸出端（BTL+） |
13 | IN+ | I | PN | 同相輸入端（差分+） |
14 | IN- | I | PN | 反相輸入端（差分-） |
15 | ABD | I | PN | AB類和D類工作模式切換 |
16 | CTRL | I | PN | ACF模式和關斷模式控制端 |
注1 I: 輸入端 O: 輸出端 A: 模擬端
