HR8825
STEP/DIR微步進電機驅動芯片

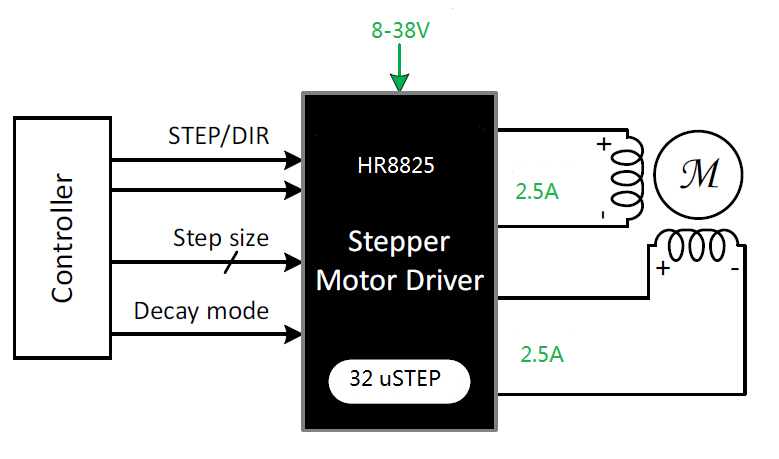

HR8825是一種內置步進表的集成微步進電機驅動器，為打印機、掃描儀和其它自動化設備提供解決方案。其設計為能使雙極步進電機以全、半、1/4、1/8、1/16、1/32步進模式工作。步進模式由邏輯輸入MODEx選擇。輸出驅動能力達到38V和±2.5A。HR8825的衰減模式可編程。
譯碼器是HR8825易于實施的關鍵。通過STEP簡單的輸入一個脈沖就可以使電機完成一次步進，省去了相序表，高頻控制線及復雜的編程接口。這使其更適于在沒有復雜的微處理器或微處理器負擔過重的場合。
內部的同步整流控制電路改善了PWM操作時的功耗。內部保護電路包括：帶遲滯額過熱保護、欠壓鎖定及過流保護。不需要特別的上電時序。

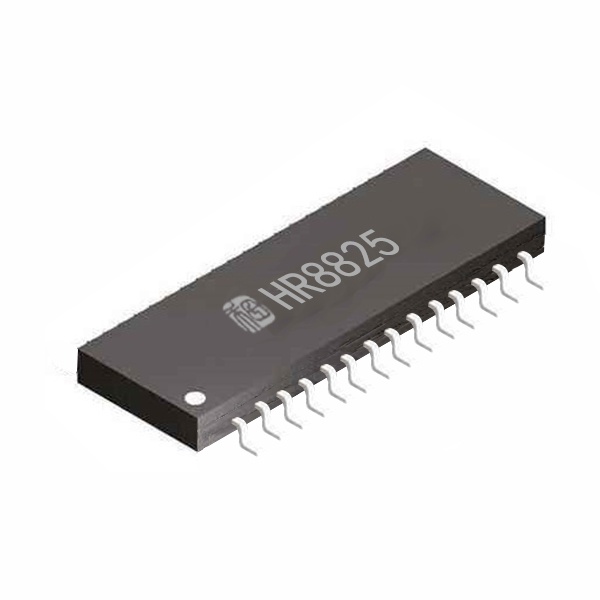

HR8825提供一種帶有裸露焊盤的TSSOP-28封裝，能有效改善散熱性能，且是無鉛產品，引腳框采用100％無錫電鍍。
| 價格:￥0.00 | 庫存99999 |
數量:
|
特點
低導通電阻RDS(ON)
內置微步進相序表
支持混合衰減模式
8V-38V供電，2.5A輸出能力
內部欠壓鎖定
過流保護
過熱關斷電路
內置3.3V參考電壓輸出
六種步進模式，最高支持32細分
