HTR33xx是一款I(lǐng)2C和SMBus IO擴展器, 2.2V~5.5V電源供電。16個IO端口中的任何一個都可以單獨配置為輸入或輸出。此外，任一IO可驅動LED。
通電后，16個IO端口配置默認為輸入，并可通過I2C進行相關配置，如輸入或輸出選擇、反極性等配置
所有配置為輸入的IO端口都會持續監控狀態變化，IO口的變化由INTN輸出指示。當IO狀態通過I2C接口被讀取時，INTN輸出被清除。
HTR3339具有RSTN引腳，其拉低時所有寄存器恢復到默認狀態。HTR3335和HTR3339的IO內部沒有上拉電阻，因此當其配置為輸入且未使用時，需要外部的上下拉。
HTR3339具有4個器件地址，HTR3355和HTR3335則有8個。

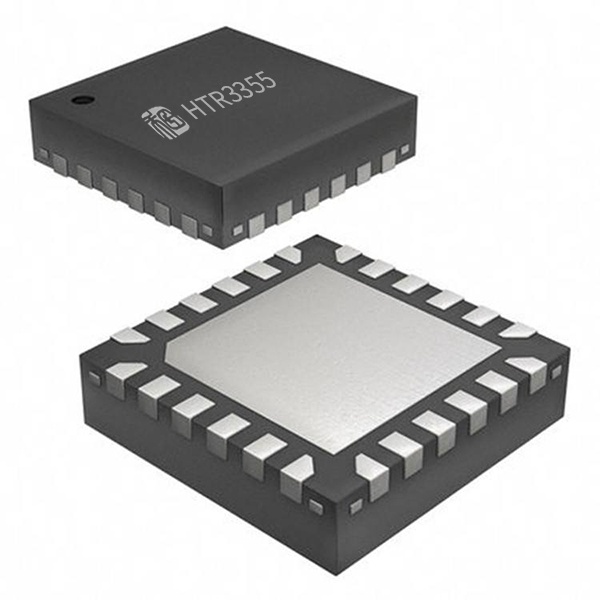

HTR33xx提供QFN4×4-24L封裝。
| 價格:￥0.00 | 庫存99999 |
數量:
|
特點
| 應用
|
引腳號 | 名稱 | 功能 |
1~8 | P1_0~P0_7 | Input or output terminal, push-pull structure, input as default. 輸入或輸出（推挽結構），默認輸入。 |
9 | GND | Ground. 地 |
10~17 | P1_0~P1_7 | Input or output terminal, push-pull structure, input as default. 輸入或輸出（推挽結構），默認輸入。 |
18 | AD0 | I2C device address, connect to VCC or GND。 I2C器件地址選擇，接VCC或GND。 |
19 | SCL | I2C serial clock. I2C時鐘 |
20 | SDA | I2C serial data. I2C數據 |
21 | VCC | Power supply. 電源輸入端. |
22 | INTN | Interrupt output pin, open-drain, need external pull-up resistor; active low. 中斷輸出，開漏結構，需外部上拉電阻；低有效 |
23 | AD1 | I2C device address, connect to VCC or GND。 I2C器件地址選擇，接VCC或GND。 |
24 | AD2 (HTR3355, HTR3335)
RSTN (HTR3339) | AD2: I2C device address, connect to VCC or GND。 AD2: I2C器件地址選擇，接VCC或GND。
RSTN: Hardware reset pin, active low. RSTN: 硬件復位，低為復位 |
EP | GND | Provides both electrical and thermal connection from the device to the board. Connect to the system ground. 接地。 |
