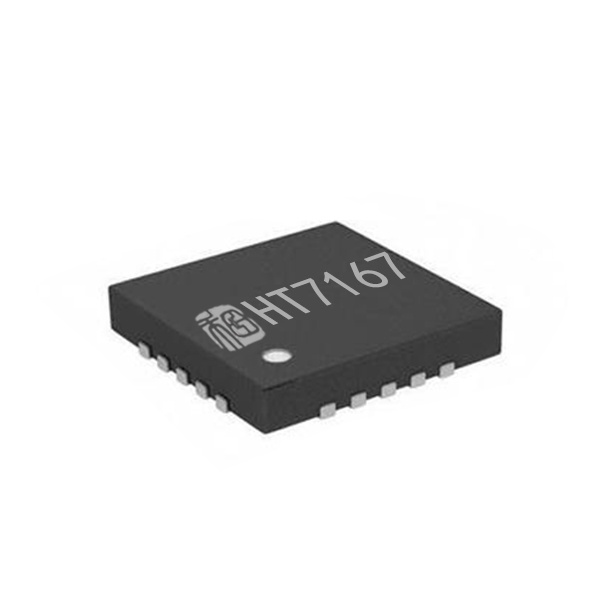

HT7167是一款高功率、全集成升壓轉換器，帶有負載關斷功能的柵極驅動，集成16mΩ功率開關管和23mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT7167具有2.7V至13V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備12A開關電流能力，并且能夠提供13V的輸出電壓。
HT7167采用自適應恒定關斷時間峰值電流控制拓?fù)浣Y(jié)構來調節輸出電壓。在中等到重負載條件下，HT7167工作在PWM 模式。在輕負載條件下，該器件可通過MODE引腳選擇下列兩種工作模式之一。一種是可提高效率的PFM模式；另一種是可避免因開關頻率較低而引發應用問題的強制PWM模式。PWM模式下，HT7167的開關頻率可通過外部電阻調節，支持200kHz至1.4MHz的范圍。
HT7167還支持可編程的軟啟動，以及可調節的開關峰值電流限制。另外，HT7167集成了輸出關斷功能的柵極驅動，在SD狀態，可完全斷開輸入電源。
此外，該器件還提供有14V輸出過壓保護、逐周期過流保護和熱關斷保護
| 價格:￥0.00 | 庫存99999 |
數量:
|
特點
| 應用
|
